随着信息技术的快速发展，我们对于网络信息的可靠性以及稳定性越来越重视，而每当这时我们总会重点关注机房综合布线部分。那么问题来了，机房综合布线有哪些知识点呢？

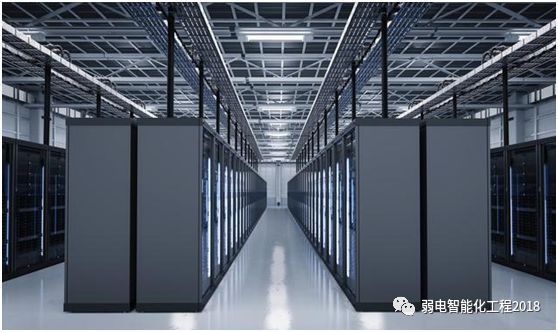

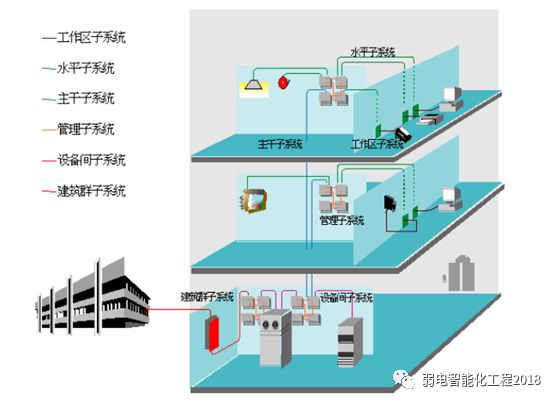

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说，结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

机房综合布线有哪些知识点一：机房布线设计特点

1考虑机房环境的节能、环保、安全；

2 适应冷热通道布置设备；

3 列头柜的设置；

4 敞开布线与线缆防火；

5 长跳线短链路与性能测试；

6 网络构架与外部网络（多运营商）互通（次进线间设置）；

7 高端产品应用；

8 机房与布线系统接地。

机房综合布线有哪些知识点二：机房分级：

1 国标QB/T50314为A/B/C三级：（机房内的不同部分根据实际情况按不同标准进行设计）

1）系统的中断造成经济损失与公共场所程序混乱程度；

2）设备的容错配置（运行期操作失误、设备故障、外电源中断、维护检修）造成信息系统中断。

2 TIA/EIA942 4/3/2/1四级，可用性、年宕机时间。

3 系统与设备基本（C/1）、冗余（B/2）、可维修性（A/3）、容错（A/4）。

机房综合布线有哪些知识点三：机房国内标准

《电子信息系统机房设计规范》GB50174-2008

《电子信息系统机房施工及验收规范》GB50462-2008

《电子信息系统机房检测规范》GB50462-2008

《电信专用房屋设计规范》YD/T5003-2005

《建筑物电子信息系统防雷技术规》GB50289-2006

《民用建筑电气设计规范》JGJ16-2008

《全国民用建筑工程设计技术措施》2009CPXY

机房综合布线有哪些知识点四：布线规范及相关标准图集标准系统描述差异

1 GB/T50314（机房内部）；

2 ISO/IEC 24764-2010，EN50173.5/1-2007（建筑群）；

3 TIA 942-2005（建筑物），中间配线区IDA。

机房综合布线有哪些知识点五：不同规模数据中心组成

1 小型数据中心往往省略了主干子系统

2 中型数据中心：

——1个进线间、电信间、主配线区域

——多个水平配线区域组成

——占据一个房间或一层楼面

3 大型数据中心：

——多个楼层或多个房间

——每个楼层或每个房间设立中间配线区

——有多个电信间用于连接独立的办公和支持空间

——对超大型数据中心需要增设次进线间

机房综合布线有哪些知识点六：机房布线与大楼布线对应关系的理解

规划要点：

1 水平、中间、主干配线设备的交叉连接

2 列头柜及各信息通信设施的设置位置与功能

3 水平布线系统区域配线模块与CP点的设置

4 介质的传输距离：

—— 铜缆链路90米，信道100米（4个连接器件）

—— 光纤300米，OM4550米

5 支持区域信息点数量的确定（GB50311）

6 基础、设备、确认数据调查表的填写

7 产品等级的选择

8 管线的综合规划

机房综合布线有哪些知识点七：机房布线—工作区划分

1 主机房以一个机柜为一个工作区

2 暂时无法确定机柜数量的，以3——5平方米为一个工作区

3 辅助区以3——9平方米为一个工作区

4 支持区以不同的功能用房为一个工作区，如UPS室、空调机房等。

机房综合布线有哪些知识点八：机房布线产品应用

1 6类（国标、942） 6A（ISO至少6A）及屏蔽4对对绞电缆应用

——支持永久链路长度可达到90m

——可减少电缆间串音与线槽占有空间

——便于散发热量

——网络对传输带宽的更高需求

2 7、7A类布线系统为全屏蔽的布线系统，在对大于10G网络的应用中，会体现更大的优势，免于缆间串音测试。

机房综合布线有哪些知识点九：屏蔽电缆选用

——环境要求未达到要求（无线电干扰场强不应大于126dB ）

——磁场场强不应大于（800A/m）

——网络安全保密要求；

2 光缆的应用

1） 50微米（OM2/OM3/OM4）多模光缆

——减少线缆在线槽中的占有空间

——50微米（OM3）支持10G网络300m/100G网络100m，（OM4）支持10G550m/100G网络125m

2）单模光缆（OS1/OS2）则可以达到10000m；有利于与外部及电信运营商之间配线网络的互通。

3 相应防火线缆应用（敞开布线）

规范: A级：应采用CMP级电缆，OFNP或OFCP 级光缆

B级：宜采用CMP级电缆，OFNP或OFCP级光缆

——阻燃CMP

——耐高温低烟无卤线缆（850度）

4 高密度模块

5 RJ45/SFF预端接线缆应用

——端接部位性能指标得到可靠的保障

——线缆的施工带来极大的简便，可以提高施工效率。

5 智能配线系统应用（硬件与软件）

（ A级电子信息系统机房宜采用电子配线设备对布线系统进行实时智能管理）

——降低运行维护的工作量

6 标识与标签的应用：

——对技术文档的管理更加优化与标准化

——降低日常运行维护的成本

——方便网络与布线系统的扩容。

7 机柜与机架（宽架、垂直理线架、特殊功能）

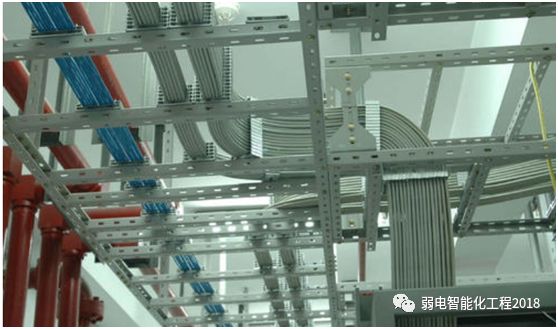

8 敞开桥架

网络设施与配线

1 网络设备的类型、结构、尺寸、端口的数量、耗电量、采用的传输介质等各不相同

2 每一个机柜的端口及与公用网之间的端口

3 存储、接入、核心网络构架

4 主配线、水平配线、中间配线、设备配线模块设置及互通关系

5 列头柜的设置（15个机柜，考虑线缆数量与长度）

机房综合布线有哪些知识点十：机房布线—工作区信息点的数量

规范

1 光缆采用1+1冗余，对绞电缆采用3+1冗余

2 主机房信息点配置（每一个机柜）

- A级12个信息点，冗余信息点为总信息点的二分之一

- B级8个信息点，冗余信息点为总信息点的四分之一

- C级不少于6个信息点

2 支持区信息点配置

- A级B级不少于4个信息点

- C级不少于2个信息点

机房综合布线有哪些知识点十一：接入交换机设置

1 接入交换机集中安装在一列机柜端部的机柜

2 接入交换机放在每一列机柜的中间

3 1U高度的接入层交换机放在每一个设备区机柜顶部

4 在服务器内部设置交换机

5 模块化 POD 是一组多功能的机柜，可优化供电、冷却和布线技术效能。

机房综合布线有哪些知识点十二：服务器机柜配置确定

1 取得网络架构图与布线系统图

2 取得UPS供电系统对每一个机柜的供电负荷量；

3 取得每一台设备（服务器、交换机、存储器、KVM等设备）的耗电量、尺寸、安装方式、输入/输出电与光的端口数量

4 机柜的高度及U数量

5 确定设备区每一个机柜内安装的设备类型、组合情况与数量

——服务器（或存储器等） + 配线模块

——服务器（或存储器等） + KVM设备 + 配线模块

——服务器（或存储器等） + KVM设备 + 以太交换机 + 配线模块

——服务器（或存储器等） + 以太交换机 + 配线模块

机房综合布线有哪些知识点十三：配线模块也可以安装在敞开式桥架部位

6 计算机柜内所有设备与业务输出光、电端口的数量及连接对象

7 计算电缆、光缆跳线数量

8 计算每一个机柜出、入电缆和光缆的数量

9 确定每一列列头柜的数量、摆放位置、及安装设备组合情况

——几个机柜设置一个列头柜

——列头柜设置机列的一端或中间部位

· 以太交换机 + 配线模块

· KVM设备 + 以太交换机 + 配线模块

· 配线模块

10 列头柜出、入线缆数量及连接对象

——列头柜至列头柜配线模块；

——至主配线区配线柜配线模块；

——至中间配线区配线模块；

11 计算列头柜安装配线模块的类型及数量

12 计算列头柜数量

13 计算桥架敷设路由与尺寸

规划要点：

1 水平、中间、主干配线设备的交叉连接

2 列头柜及各信息通信设施的设置位置与功能

3 水平布线系统区域配线模块与CP点的设置

4 介质的传输距离：

—— 铜缆链路90米，信道100米（4个连接器件）

—— 光纤300米，OM4550米

5 支持区域信息点数量的确定（GB50311）

6 基础、设备、确认数据调查表的填写

7 产品等级的选择

8 管线的综合规划

机房综合布线有哪些知识点十四：机房布线—工作区划分

1 主机房以一个机柜为一个工作区

2 暂时无法确定机柜数量的，以3——5平方米为一个工作区

3 辅助区以3——9平方米为一个工作区

4 支持区以不同的功能用房为一个工作区，如UPS室、空调机房等。

机房综合布线有哪些知识点十五：机房布线产品应用

1 6类（国标、942） 6A（ISO至少6A）及屏蔽4对对绞电缆应用

——支持永久链路长度可达到90m

——可减少电缆间串音与线槽占有空间

——便于散发热量

——网络对传输带宽的更高需求

2 7、7A类布线系统为全屏蔽的布线系统，在对大于10G网络的应用中，会体现更大的优势，免于缆间串音测试。

机房综合布线有哪些知识点十六：屏蔽电缆选用

——环境要求未达到要求（无线电干扰场强不应大于126dB ）

——磁场场强不应大于（800A/m）

——网络安全保密要求；

2 光缆的应用

1） 50微米（OM2/OM3/OM4）多模光缆

——减少线缆在线槽中的占有空间

——50微米（OM3）支持10G网络300m/100G网络100m，（OM4）支持10G550m/100G网络125m

2）单模光缆（OS1/OS2）则可以达到10000m；有利于与外部及电信运营商之间配线网络的互通。

3 相应防火线缆应用（敞开布线）

规范: A级：应采用CMP级电缆，OFNP或OFCP 级光缆

B级：宜采用CMP级电缆，OFNP或OFCP级光缆

——阻燃CMP

——耐高温低烟无卤线缆（850度）

4 高密度模块

5 RJ45/SFF预端接线缆应用

——端接部位性能指标得到可靠的保障

——线缆的施工带来极大的简便，可以提高施工效率。

5 智能配线系统应用（硬件与软件）

（ A级电子信息系统机房宜采用电子配线设备对布线系统进行实时智能管理）

——降低运行维护的工作量

6 标识与标签的应用：

——对技术文档的管理更加优化与标准化

——降低日常运行维护的成本

——方便网络与布线系统的扩容。

7 机柜与机架（宽架、垂直理线架、特殊功能）

8 敞开桥架

机房综合布线有哪些知识点十七：网络设施与配线

1 网络设备的类型、结构、尺寸、端口的数量、耗电量、采用的传输介质等各不相同

2 每一个机柜的端口及与公用网之间的端口

3 存储、接入、核心网络构架

4 主配线、水平配线、中间配线、设备配线模块设置及互通关系

5 列头柜的设置（15个机柜，考虑线缆数量与长度）

机房综合布线有哪些知识点十八：机房布线—工作区信息点的数量

规范

1 光缆采用1+1冗余，对绞电缆采用3+1冗余

2 主机房信息点配置（每一个机柜）

- A级12个信息点，冗余信息点为总信息点的二分之一

- B级8个信息点，冗余信息点为总信息点的四分之一

- C级不少于6个信息点

2 支持区信息点配置

- A级B级不少于4个信息点

- C级不少于2个信息点

1 接入交换机集中安装在一列机柜端部的机柜

2 接入交换机放在每一列机柜的中间

3 1U高度的接入层交换机放在每一个设备区机柜顶部

4 在服务器内部设置交换机

5 模块化 POD 是一组多功能的机柜，可优化供电、冷却和布线技术效能。

机房综合布线有哪些知识点二十：服务器机柜配置确定

1 取得网络架构图与布线系统图

2 取得UPS供电系统对每一个机柜的供电负荷量；

3 取得每一台设备（服务器、交换机、存储器、KVM等设备）的耗电量、尺寸、安装方式、输入/输出电与光的端口数量

4 机柜的高度及U数量

5 确定设备区每一个机柜内安装的设备类型、组合情况与数量

——服务器（或存储器等） + 配线模块

——服务器（或存储器等） + KVM设备 + 配线模块

——服务器（或存储器等） + KVM设备 + 以太交换机 + 配线模块

——服务器（或存储器等） + 以太交换机 + 配线模块

配线模块也可以安装在敞开式桥架部位

6 计算机柜内所有设备与业务输出光、电端口的数量及连接对象

7 计算电缆、光缆跳线数量

8 计算每一个机柜出、入电缆和光缆的数量

9 确定每一列列头柜的数量、摆放位置、及安装设备组合情况

——几个机柜设置一个列头柜

——列头柜设置机列的一端或中间部位

· 以太交换机 + 配线模块

· KVM设备 + 以太交换机 + 配线模块

· 配线模块

10 列头柜出、入线缆数量及连接对象

——列头柜至列头柜配线模块；

——至主配线区配线柜配线模块；

——至中间配线区配线模块；

11 计算列头柜安装配线模块的类型及数量

12 计算列头柜数量

13 计算桥架敷设路由与尺寸

随着全球物联网与5G技术的深入发展，信息网络系统变得越来越重要，已经成为一个国家最重要的基础设施，是一个国家经济实力的重要标志。网络布线是信息网络系统的“神经系”；网络系统规模越来越大，网络结构越来越复杂，网络功能越来越多，网络管理维护越来越困难，网络故障系统的影响也越来越大。网络布线系统关系到网络的性能、投资、使用和维护等诸多方面，是网络信息系统不可分割的重要组成部分。综合布线系统是智能化建筑连接“3A”系统的基础设施。
