机房装修中设备安装标准实施要求及现场实施图片
作者 发表日期：2021-07-11 14:32:27 浏览次数：根据《有线接入网设备安装工程验收规范》相关条款并结合《广东网通接入网通信工程建设规范图库》机房装修工程、机房设备安装工程的内容进行标准化讲解。
执行相关规范：
1、《有线接入网设备安装工程验收规范》
编号：YD/T5140-2005自2006年6月1日起实行。（工信部规【2006】144号文）
2、《通信设备工程安装施工规范》、《通信设备工程验收规范》
省网通企业规范，执行“施工规范”第三部分 电源设备工程安装施工规范、第四部分接入网设备工程安装施工规范，“验收规范”第四部分接入网设备工程验收规范。
3、《通信电源设备安装工程验收规范》
编号：YD5079-2005自2006年10月1日起实行。（信部规【2006】456号文，YD5079－99同时废除）
4、《综合接入机房施工工艺指导意见》(试行)
省网通2005年6月，（机房装修规范、机房设备工艺规范）
接入网的概念：接入网（AN）是由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（诸如线路设施和传输设施）所组成的为传送电信业务提供所需传送承载能力的实施系统，可经由网管接口进行配置和管理。
接入网的基本结构如图所示：
接入机房装修、设备安装
接入网的功能分层轮廓：
| 业务 | 语音、视像、数据、传真…… |
| 电路 | TDM、分组、帧中继、ATM |
| 通道 | DM通道、帧中继通道、ATM通道、IP通道 |
| 传输系统 | 有线系统，无线系统 |
| 物理媒介 | 对绞线、同轴电缆、光缆、无线 |
业务
语音、视像、数据、传真……
电路
TDM、分组、帧中继、ATM
通道
DM通道、帧中继通道、ATM通道、IP通道
传输系统
有线系统，无线系统
物理媒介
对绞线、同轴电缆、光缆、无线
机房装修相关规范：
机房不得进行装饰性的装修，不设窗户，不吊天花板，不铺地板，不搞墙裙，不挂可燃窗帘。除设备特殊要求外，不采用下走线和防静电活动地板不允许有太阳光直射进机房。如果机房有窗户，必须用遮光纸进行避光处理或用水泥、砖将窗户封闭。
1.1土建类：
接入机房装修、设备安装

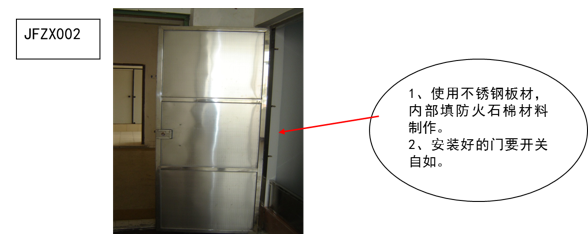

1.2新装机房门：
接入机房装修、设备安装
接入机房装修、设备安装
1.3机房门口防水坝、防鼠板：
接入机房装修、设备安装
1.4机房用地板砖：
接入机房装修、设备安装
走线架相关规范：
槽道的安装位置、规格、路由等应符合施工图的平面设计，偏差不能超过50mm走线槽道应成一直线，偏差不应大于30mm。列槽与主槽应保持平行或垂直走线槽应保持垂直、水平，无起伏歪斜现象，其水平度应在水平尺的合格线内走线槽应安装牢固，并与就近柱、梁加固吊挂或支撑安装应牢固，保持垂直，方向一致，且间距不应大于2000mm。
走线架类：
2.1机房走线架及爬线梯：
接入机房装修、设备安装
2.2架托背安装：
接入机房装修、设备安装
规范中进线口安装相关条款：对于电力线、传输线、接地线、空调管、馈线等进线口，须用防火泥进行密封，如用套管时可用水泥密封，要求密封处平整，无缝隙。
机房进线洞：
接入机房装修、设备安装
地线排、地线类：
地线排的安装及制作：
接入机房装修、设备安装
联合接地地阻值：2千线以上综合接入机房：≤3欧姆；2千线以下综合接入机房：≤5欧姆。
接入机房装修、设备安装
机房地线在走线架上布放：
接入机房装修、设备安装
各设备地线在地线排上的安装：
保护地线一般用黄绿色线，线耳不能用绝缘胶布包扎，须用黄色的热缩套管，热缩套管必须收缩紧固，外表无损坏，布放设备到地线排的保护地线时，必须先接好设备端再接地线排端。
接入机房装修、设备安装
电源类：
4.1机房电源线安装：
接入机房装修、设备安装
4.2走线槽接地保护：
接入机房装修、设备安装
4.3电源箱的安装：
外电引入的第一级配电箱（屏）必须标贴电气组织图，标明计量电表安装位置、线径大小、路由起点及终点位置、开关大小、技术参数等，接入网等局点外电主线选取应最小为16平方铜线。
接入机房装修、设备安装
